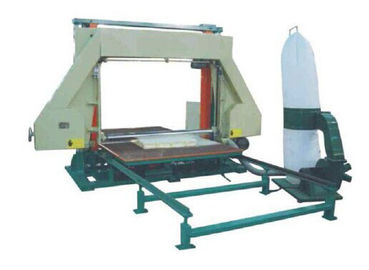

Dtpq-1650 D&T automatische snijdende machine voor horizontale het schuimsnijmachine van Eva

Deze machine keurt de recentste buitenlandse technologie van frequentieomzetting en snelheidsregelgeving goed, en is hoofdzakelijk geschikt voor het horizontale het vergelden snijden van schuim. Het komt met volledig automatische digitaal
Het controlesysteem verzekert gemakkelijke verrichting en nauwkeurig knipsel.

machinestructuur

& Bestaat Deze machine uit een basis, een houder van het riemhulpmiddel, een werkbank, en een elektrische verrichtingsdoos.

& Is de machinebasis samengesteld uit stichting, kolom, glijdende koker, schroef en zijn noot, straal, het opheffen schroevedraaier, enz.

& Bestaat de houder van het Riemhulpmiddel uit hulpmiddelhouder, het wiel van de riemsnijder en zijn drijfapparaat, riemsnijder, snijdersdoos, mechanisme van de neigingsaanpassing, beschermende dekking, enz.

& Bestaat worktable uit een platform, gidswielen, gidssporen, steunen, de apparaten van de platformaandrijving, buffers, enz.

het werk principe

1. Nadat het schuim op het platform, de aandrijvingsmotor op de basis, samen met de v-Riem en het reductiemiddel van het wormtoestel wordt geplaatst, drijf het het transmissietoestel en rek achter het platform om, zodat de platformbewegingen aan het gidsspoor te roteren en gaat door de trommel op een het vergelden manier over. Beide einden van het gidsspoor zijn uitgerust met regelbare reisschakelaars, zodat het platform zich in een parallelle richting binnen de vooraf ingestelde ruimtewaaier kan bewegen om het parallelle voeden en het snijden te verzekeren. Een buffer is geïnstalleerd tussen het platform en het gidsspoor om de trilling te verminderen produceerde wanneer het platform zich beweegt.

2. Het wiel van de riemsnijder is geïnstalleerd op de houder van de riemsnijder. De aandrijvingsmotor werkt met v-Riem de te vertragen katrol samen, en drijft het wiel van de riemsnijder om te roteren, zodat de riemsnijder rond het wiel van de riemsnijder roteert. De houder van het riemmes is uitgerust met de malende wielen van het riemmes om het blad scherp te houden. Het opheffen en het verminderen van de rest van het riemhulpmiddel worden gecontroleerd door een andere aandrijvingsmotor. Nadat de aandrijvingsmotor door het toestelreductiemiddel wordt vertraagd, drijft de aandrijvingsmotor de loodschroef samen met de konische tandwielen op beide einden, daardoor drijvend de noot van de loodschroef en de glijdende die koker aan de noot van de loodschroef wordt aangesloten de het opheffen beweging te realiseren. Met messenhouder.

3. De machine wordt gecontroleerd door het verrichtingspaneel. Het paneel van de verrichtingsdoos is uitgerust met een machtsschakelaar, diverse controleknopen, de lichten van de verrichtingsindicator, evenals een diktemaat, voorwaartse, achterwaartse, vertragingsknopen, outputmaten, enz.

4. De machine is ook uitgerust met een de aanpassingsmechanisme van de snijdersneiging. Wanneer het snijden van schuim met een mes, kan de neigingshoek (de hoek tussen het vliegtuig van het mes en het horizontale vlak) volgens de dikte en de dichtheid van het schuim worden geselecteerd. De gemeenschappelijke waarden voor neiging gaan van -2° tot +3°, als volgt:
